Rückmeldedecoder mit Diodentrick

Rückmeldedecoder 16 Kanal mit Diodentrick (neue Ausführung)

Für die Digitale Modelleisenbahn

Massekontakte: 16
Rückmeldebus: s88
Spannung: +5 Volt
Verbindung über RJ45 Buchse
1 x Über Stiftleiste (6 Pol) zur Zentrale möglich
Für Dreileiter-Gleissystem

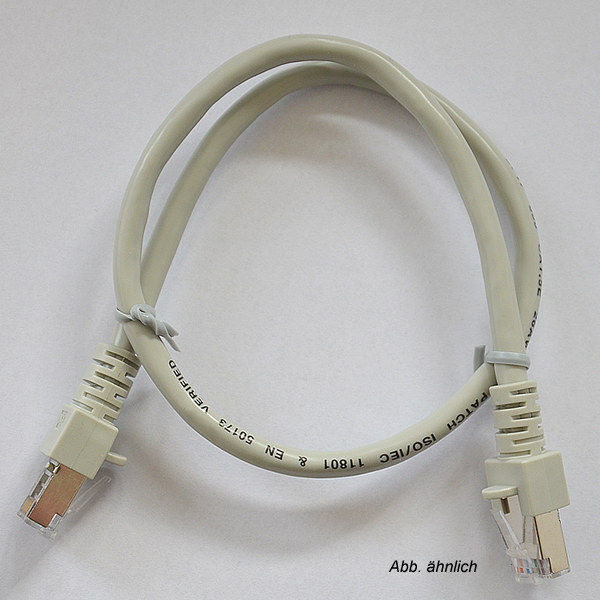

inkl. Netzwerkkabel 0,25m zur Verbindung.
Besonderheit: Lötstopplack in blau

In diesem Modul ist alles zusammen:
Stecker für die 16 Kontakte, Diodentrick und RJ45 Verbindungen.
Taster zur Kontrolle ob Spannung am Modul anliegt, hier leuchtet die LED.
s88N: auf Netzwerkkabel RJ45

Hinweis: Meine Module RM16 DIO sollten vorzugsweise mit 5V betrieben werden.
An einer CS3+ werden Sie mit 12V betrieben. Hier kann es zu Problemen kommen.
Bei Verwendung anderer Komponenten an dem RJ45 Bus, Bitte prüfen, nicht jede
Komponente verträgt diese Spannung der Zentrale (z.B. Booster Management).

inkl. Netzwerkkabel 0,25m

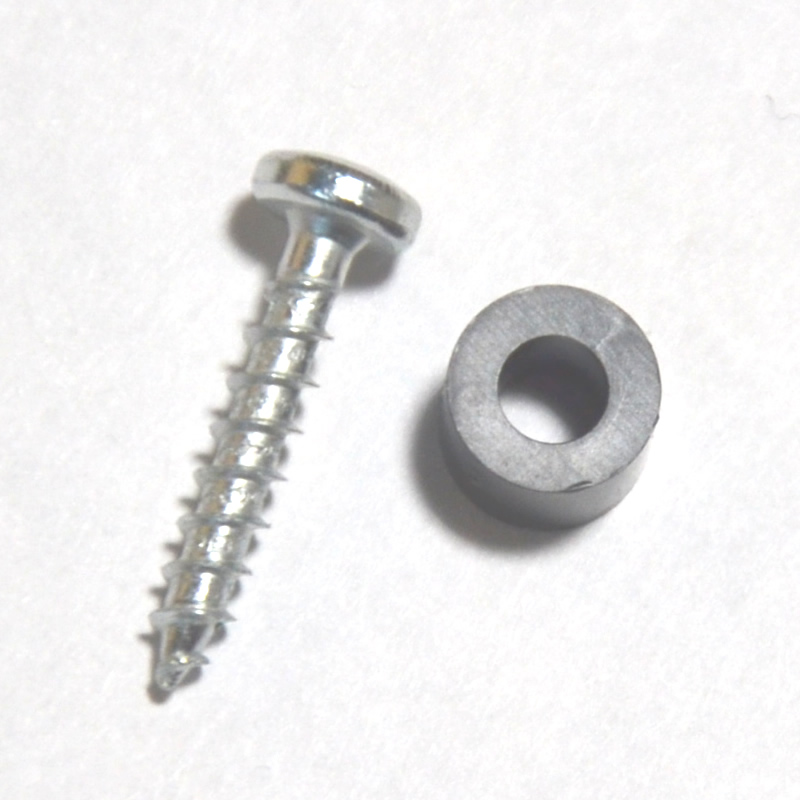

inkl. 4 Schrauben und 4 Distanzhülsen zur Befestigung.
Platine fertig und geprüft

Beschreibung, Download PDF

34,50 € Stück
